ทำความรู้จักซีลเชือก อุปกรณ์กันรั่วที่ยังขาดไม่ได้ในระบบเครื่องจักร

ในระบบเครื่องจักรที่ไม่ว่าจะเป็นปั๊ม วาล์ว หรือมอเตอร์ที่มีการหมุนของเพลาอยู่ตลอดเวลา สิ่งที่ผู้ใช้งานมักมองข้ามแต่กลับมีบทบาทสำคัญอย่างมากก็คือซีลเชือก หรือที่เรียกกันอีกชื่อว่าปะเก็นเชือกนั่นเอง ถึงแม้จะเป็นเพียงอุปกรณ์เล็ก ๆ ที่อยู่ซ่อนอยู่ในกล่องซีล แต่หน้าที่ของมันคือการป้องกันไม่ให้ของเหลวหรือแก๊สรั่วไหลออกมาระหว่างการทำงาน ซึ่งถือว่าเป็นหัวใจสำคัญของระบบซีลในเครื่องจักรหลากหลายประเภท เพราะหากมีการรั่วไหลออกมาแล้ว ก็อาจจะทำให้เกิดอันตรายทั้งต่อระบบ และคนทำงานได้เลย ในบทความนี้เราจะพาคุณไปทำความรู้จักกันซีลเชือกแบบต่าง ๆ หน้าที่การทำงาน แบบไหนเหมาะกับอะไร ถ้าเลือกใช้งานผิดจะเกิดอะไรบ้าง ตามไปหาคำตอบกันได้เลย

ซีลเชือกคืออะไร? ใช้อย่างไรในงานอุตสาหกรรม

ซีลเชือกหรือที่หลายคนอาจคุ้นในชื่อว่าปะเก็นเชือก (Gland Packing) คือวัสดุกันรั่วที่มีหน้าตาเหมือนเส้นเชือกถักแน่น ทำจากวัสดุทนความร้อน ทนแรงเสียดทาน และทนต่อสารเคมีต่าง ๆ ใช้สำหรับอัดเข้าไปใน stuffing box หรือกล่องซีลรอบ ๆ เพลาหมุน เพื่อป้องกันไม่ให้ของเหลวหรือแก๊สรั่วออกมาจากเครื่องจักรขณะทำงาน โดยการทำงานของซีลคือเมื่อเครื่องจักรมีเพลาหมุน (shaft) ที่ต้องหมุนผ่านช่องว่าง เช่น ปั๊มน้ำ ปั๊มน้ำมัน หรือวาล์วแรงดัน การปล่อยให้เพลาหมุนลอย ๆ โดยไม่มีการซีล จะทำให้ของเหลวหรือแก๊สไหลย้อนกลับออกมาผ่านช่องว่างนี้ การใช้ซีลเชือกคือการอัดเส้นซีลถักนี้ลงไปในกล่องซีลรอบเพลา แล้วขันให้แน่นในระดับที่พอเหมาะ ซีลจะเบียดตัวแนบสนิทกับเพลา ช่วยกันรั่วโดยไม่ทำให้เพลาหมุนติดขัด และสามารถปรับความแน่นได้ตามสภาพการใช้งาน ถึงแม้จะดูเรียบง่าย แต่ซีลเชือกก็ยังเป็นอุปกรณ์พื้นฐานที่ขาดไม่ได้ในหลายระบบเครื่องกล โดยเฉพาะในโรงงานอุตสาหกรรมที่ต้องการความทนทาน ซ่อมบำรุงง่าย และไม่ซับซ้อน

เจาะลึกหน้าที่ของซีลเชือกในระบบเพลาหมุนและวาล์ว

แม้จะเป็นเพียงอุปกรณ์เล็ก ๆ ที่อยู่ลึกในตัวเครื่อง แต่ซีลเชือกกลับมีบทบาทสำคัญมากในการทำให้เครื่องจักรทำงานได้อย่างราบรื่นโดยไม่เกิดการรั่วซึม โดยเฉพาะในระบบที่มีการหมุน หรือมีแรงดันอย่างต่อเนื่อง เช่น ปั๊ม วาล์ว หรือถังแรงดันต่าง ๆ ซึ่งมีหน้าที่ในระบบเพลาหมุนและวาล์วดังนี้

• ซีลเชือกในระบบเพลาหมุน (Rotating Shaft)
  ในระบบเครื่องจักรที่มีเพลาหมุน เช่น ปั๊มน้ำ ปั๊มน้ำมัน หรือปั๊มสารเคมี ปัญหาสำคัญที่ต้องจัดการคือการรั่วของของเหลวผ่านช่องว่างระหว่างเพลากับตัวเรือน หน้าที่ของซีลในระบบนี้คือ อัดแน่นรอบเพลาใน stuffing box เพื่อป้องกันของเหลวไหลย้อนออก ควบคุมแรงเสียดทานให้พอเหมาะ เพลาไม่ติด แต่ก็ไม่รั่ว และปรับแรงอัดได้ด้วยการขันน็อตฝาปิด ให้แน่นหรือลดตามความเสื่อมของซีล
• ซีลเชือกในระบบวาล์ว (Valve Stem)
  ในวาล์วที่ต้องควบคุมแรงดัน เช่น วาล์วไอน้ำ วาล์วน้ำมัน หรือวาล์วสารเคมี มักจะมี ก้านวาล์ว (valve stem) ยื่นออกมา ซึ่งเป็นจุดที่เกิดการรั่วซึมได้ง่าย เพราะมีการเคลื่อนที่ขึ้นลงหรือหมุนเปิด-ปิดอยู่ตลอด หน้าที่ของซีลคือกันรั่วรอบก้านวาล์ว โดยการอัดรอบก้านให้แน่น แต่ยังเปิด-ปิดได้ ซึ่งซีลต้องทนความร้อนและสารเคมี ตามระบบที่วาล์วใช้งาน ช่วยลดการสึกหรอของก้านวาล์ว เพราะซีลเชือกบางชนิดจะมีสารหล่อลื่นในตัว

วิธีเลือกซีลเชือกให้เหมาะกับของเหลวแต่ละชนิด

การเลือกซีลเชือกที่เหมาะสมกับของเหลวแต่ละประเภท ไม่ใช่แค่เลือกตามขนาดหรือราคาถูกที่สุดเท่านั้น เพราะถ้าเลือกวัสดุไม่ตรงกับของเหลวที่ใช้งาน อาจทำให้ซีลพังไว รั่วซึมง่าย หรือแม้แต่ทำให้เครื่องจักรเสียหายได้เลย ซึ่งมีข้อควรพิจารณาดังนี้

• ของเหลวประเภทน้ำ
  น้ำทั่วไป เช่น น้ำในระบบหล่อเย็นหรือน้ำประปา ไม่ได้มีฤทธิ์กัดกร่อนหรืออุณหภูมิสูงมาก จึงสามารถใช้วัสดุธรรมดาอย่างเส้นใยธรรมชาติที่เคลือบไขมันหรือไขขี้ผึ้ง เพื่อช่วยลดแรงเสียดทานและเพิ่มความลื่นในการใช้งาน หากต้องการความทนทานเพิ่ม เช่น น้ำแรงดันสูงหรือน้ำที่มีส่วนผสมของสารเคมีอ่อน ๆ อาจเลือกเป็น PTFE ที่ทนการเสื่อมและไม่ดูดน้ำได้ดีกว่า
• ของเหลวประเภทน้ำมัน
  น้ำมันมักมีความหนืด และเมื่อหมุนผ่านเพลาจะเกิดความร้อนสะสมจากแรงเสียดทาน วัสดุที่ใช้จึงควรสามารถทนความร้อนและไม่เกิดการบวมหรือเสื่อมจากการดูดซึมน้ำมัน กราไฟท์และคาร์บอนถือเป็นตัวเลือกที่ดีเพราะทนความร้อนได้สูงและมีผิวลื่น ส่วน PTFE เคลือบกราไฟท์จะช่วยเพิ่มคุณสมบัติในการทนสารเคมีและลดแรงเสียดทานได้มากขึ้นอีก
• สารเคมี กรด-ด่าง
  ของเหลวกลุ่มนี้มีฤทธิ์กัดกร่อนสูง ถ้าใช้วัสดุที่ดูดซึมหรือเกิดปฏิกิริยากับสารเคมี จะทำให้ซีลเสื่อมสภาพอย่างรวดเร็ว PTFE หรือที่รู้จักในชื่อเทปล่อน เป็นวัสดุที่มีความเฉื่อย ไม่เกิดปฏิกิริยากับสารเคมีส่วนใหญ่ และยังสามารถทนความร้อนในระดับหนึ่งได้ดี หรือวัสดุเสริม เช่น ใยแก้วหรืออะรามิดที่เคลือบด้วย PTFE จะช่วยให้ซีลแข็งแรงและยังคงคุณสมบัติทนสารเคมีได้อย่างครบถ้วน
• ไอน้ำ หรือระบบอุณหภูมิสูง
  ระบบที่ใช้ไอน้ำหรือของเหลวร้อนจัด เช่น ใน boiler หรือถังแรงดันสูง จำเป็นต้องใช้ซีลที่ไม่เสียรูปและไม่ไหม้เมื่อเจอความร้อนต่อเนื่อง กราไฟท์บริสุทธิ์และกราไฟท์เสริมลวดสามารถทนความร้อนสูงระดับ 400–600 องศาเซลเซียส ได้โดยไม่เสื่อมสภาพ คาร์บอนไฟเบอร์ก็เป็นอีกตัวเลือกที่ดี เพราะมีโครงสร้างแข็งแรง ไม่เปื่อยง่าย และรองรับแรงดันได้ดีเยี่ยม
• แก๊ส ลมอัด อากาศ หรือไอน้ำแรงดันต่ำ
  แม้แก๊สจะดูเบาและไม่มีฤทธิ์กัดกร่อนรุนแรง แต่ปัญหาคือโมเลกุลของแก๊สเล็กมากจนสามารถรั่วซึมออกได้ง่าย จึงต้องใช้ซีลที่แน่นสนิทและปิดรอยต่อได้ดี วัสดุอย่าง PTFE หรือกราไฟท์ช่วยให้แนบเพลาได้ดี และสามารถปิดช่องว่างเล็ก ๆ ได้ นอกจากนี้ยังมีซีลเชือกประเภทพิเศษที่เรียกว่า Low Emission Packing ซึ่งออกแบบมาสำหรับกันแก๊สโดยเฉพาะ เช่น แก๊สอุตสาหกรรมหรือสารที่ระเหยง่าย

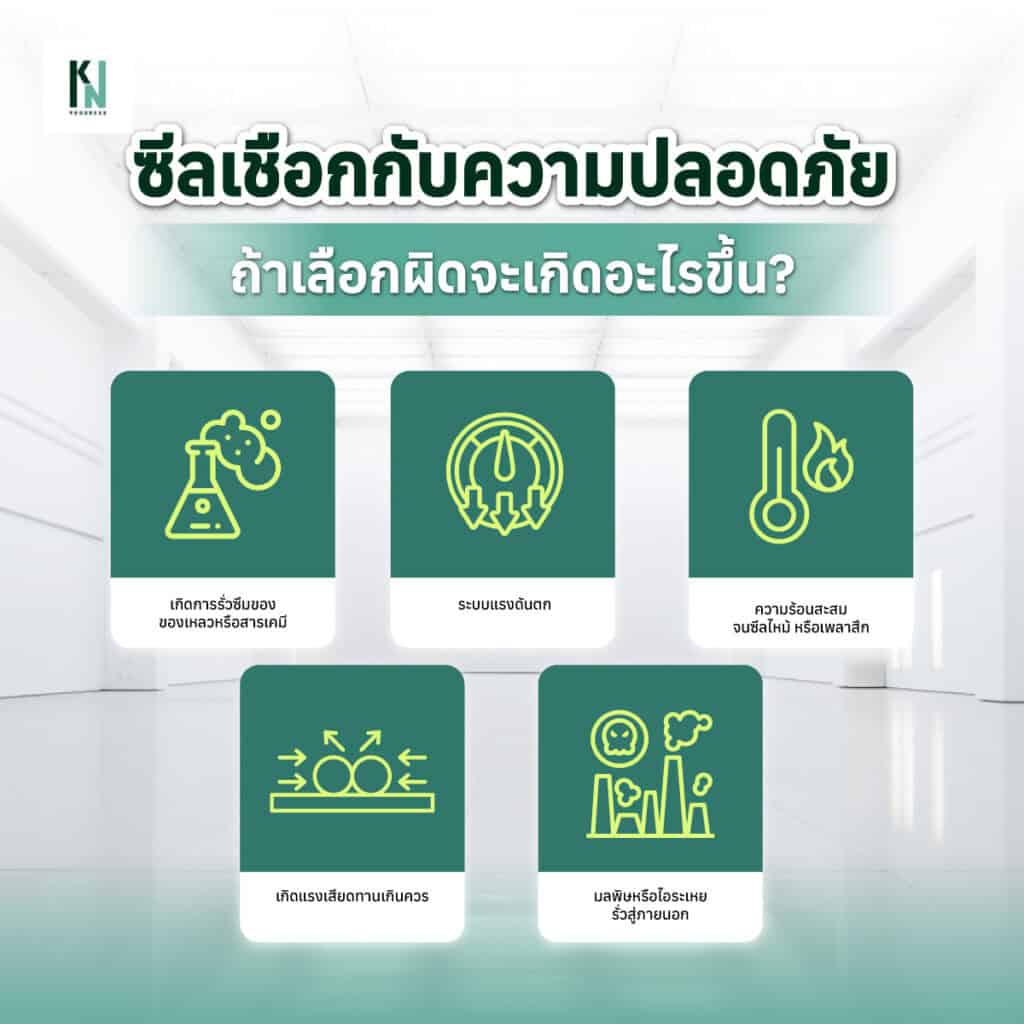

ซีลเชือกกับความปลอดภัย ถ้าเลือกผิดจะเกิดอะไรขึ้น?

ซีลเชือกนั้นมีผลอย่างมากต่อ ความปลอดภัยของเครื่องจักรและผู้ใช้งาน การเลือกซีลผิดชนิด วัสดุไม่ตรงกับของเหลว หรือใช้งานผิดเงื่อนไข อาจไม่ได้แค่ทำให้รั่วเล็กน้อย แต่บางกรณีถึงขั้นก่อให้เกิด อุบัติเหตุใหญ่ เสียหายทั้งระบบ ซึ่งอาจมีผลกระทบได้ดังนี้

• เกิดการรั่วซึมของของเหลวหรือสารเคมี
  หากเลือกซีลที่ไม่ทนกับของเหลว เช่น ใช้ซีลธรรมดากับกรดหรือด่าง จะทำให้วัสดุเปื่อยยุ่ยอย่างรวดเร็ว รั่วซึมออกมาได้ง่าย กรณีร้ายแรงคืออาจทำให้ของเหลวกัดกร่อนอุปกรณ์อื่น หรือกระเด็นไปโดนพนักงานจนเกิดการบาดเจ็บได้
• ระบบแรงดันตก
  หากซีลไม่สามารถกันแรงดันได้ตามที่ระบบต้องการ เช่น ระบบไอน้ำแรงดันสูง แต่ใช้ซีลผิดชนิด จะทำให้เกิดแรงดันตกจนระบบหยุดทำงาน ซึ่งสามารถสร้างผลกระทบต้องหยุดไลน์ทำงานกลางคัน ก่อให้สูญเสียเวลาและค่าใช้จ่าย
• ความร้อนสะสมจนซีลไหม้ หรือเพลาสึก
  ซีลบางชนิดทนความร้อนไม่ได้ หากใช้ในระบบที่เพลาหมุนเร็วหรือมีอุณหภูมิสูง ซีลจะเกิดการไหม้ สลายตัว หรือทำให้เพลาสึกอย่างรวดเร็ว หากเพลาพังทั้งเส้น ก็ต้องเปลี่ยนทั้งชุด อาจเสียเงินเป็นจำนวนมาก
• เกิดแรงเสียดทานเกินควร
  ซีลที่อัดแน่นเกินไป หรือวัสดุไม่เหมาะกับรอบการหมุน จะทำให้แรงเสียดทานเพิ่มขึ้น ส่งผลให้มอเตอร์หรือปั๊มต้องออกแรงมากขึ้น ซึ่งระบบทำงานหนักเกินจนพังเร็ว
• มลพิษหรือไอระเหยรั่วสู่ภายนอก
  โดยเฉพาะในระบบที่ใช้แก๊สหรือของเหลวไวไฟ หากซีลไม่แน่น หรือไม่ใช่ซีลชนิด Low Emission จะทำให้มีการรั่วของไอระเหยสู่ภายนอก เสี่ยงต่อการเกิดไฟไหม้ หรือสร้างมลพิษในพื้นที่ทำงาน ซึ่งเป็นอันตรายอย่างมาก

สรุป

ซีลเชือกคืออุปกรณ์กันรั่วที่มักใช้อัดรอบเพลาหมุนหรือก้านวาล์วในเครื่องจักรต่าง ๆ โดยเฉพาะระบบที่ต้องรับแรงดันหรือของเหลวไหลผ่านอย่างต่อเนื่อง แม้จะดูเหมือนเชือกธรรมดา แต่ซีลเชือกกลับมีบทบาทสำคัญในการป้องกันไม่ให้ของเหลวหรือก๊าซรั่วไหลออกจากจุดเชื่อมต่อระหว่างชิ้นส่วนเคลื่อนไหว ด้วยคุณสมบัติของวัสดุที่หลากหลาย ซีลชนิดนี้สามารถรองรับงานได้ทั้งในสภาพอุณหภูมิสูง ทนสารเคมี หรือแรงดันสูง จึงยังคงเป็นอุปกรณ์พื้นฐานที่โรงงานและเครื่องจักรแทบทุกประเภทขาดไม่ได้มาจนถึงปัจจุบัน ดังนั้นทุกครั้งที่ต้องเลือกใช้ซีลเชือก อย่าดูแค่ขนาดหรือราคา แต่ควรดูคุณสมบัติของวัสดุให้เหมาะกับงาน เพื่อความปลอดภัยและประสิทธิภาพสูงสุด
