การตรวจสอบความแข็งแรงของโครงสร้างในอดีตมักต้องอาศัยการทุบ เจาะ หรือสกัด เพื่อดูสภาพภายในคอนกรีต ซึ่งส่งผลให้เกิดความเสียหายและสิ้นเปลืองต้นทุน แต่ปัจจุบันเทคโนโลยีอัลตราโซนิก (Ultrasonic) ได้เข้ามาเปลี่ยนวิธีทำงานของวิศวกรโยธาอย่างสิ้นเชิง อัลตราโซนิกคือการใช้คลื่นเสียงความถี่สูงกว่าที่มนุษย์ได้ยิน ส่งผ่านวัสดุเพื่อวัดการสะท้อนกลับของคลื่น ซึ่งสามารถบอกความแน่น ความหนา หรือรอยร้าวภายในได้โดยไม่ต้องสกัดหรือทำลายโครงสร้าง วิธีนี้จึงกลายเป็นหัวใจสำคัญของการตรวจสอบคอนกรีต เหล็ก และโครงสร้างขนาดใหญ่ในยุคใหม่ เทคโนโลยีอัลตราโซนิกไม่ได้เป็นเพียงเครื่องมือวัด แต่คือเครื่องมือตรวจสุขภาพของอาคารที่ช่วยให้วิศวกรมองเห็นสิ่งที่ตาเปล่ามองไม่เห็น และตัดสินใจได้อย่างแม่นยำมากขึ้นในการดูแลและบำรุงรักษาโครงสร้างให้ปลอดภัยยั่งยืน

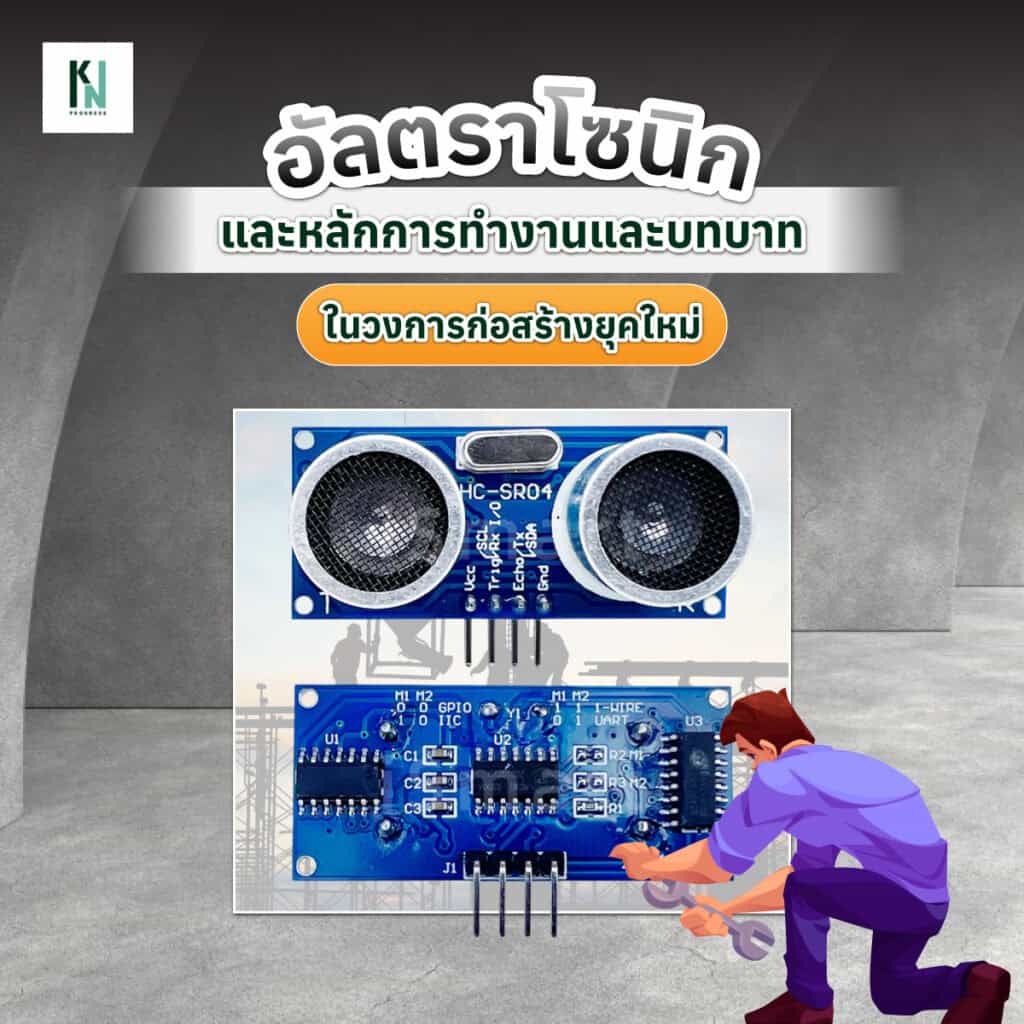

อัลตราโซนิกและหลักการทำงานและบทบาทในวงการก่อสร้างยุคใหม่
เทคโนโลยีอัลตราโซนิกทำงานบนพื้นฐานของคลื่นเสียงความถี่สูง ที่มีค่ามากกว่า 20,000 เฮิรตซ์ ซึ่งสูงเกินกว่าที่หูมนุษย์จะได้ยินได้ คลื่นเสียงชนิดนี้สามารถเดินทางผ่านวัสดุต่าง ๆ เช่น คอนกรีต เหล็ก หรือหิน และสะท้อนกลับเมื่อพบความแตกต่างของความหนาแน่นภายในวัสดุนั้น ๆ การวิเคราะห์เวลาที่คลื่นเดินทาง หรือลักษณะของสัญญาณสะท้อน จึงช่วยให้วิศวกรสามารถระบุได้ว่าภายในมีรอยร้าว ช่องว่าง หรือเนื้อวัสดุไม่สมบูรณ์อยู่บริเวณใด
เครื่องมืออัลตราโซนิกที่ใช้ในงานก่อสร้างจะมีส่วนประกอบหลักคือ หัวส่งคลื่น (Transmitter) และ หัวรับคลื่น (Receiver) โดยหัวส่งจะปล่อยคลื่นเสียงเข้าสู่วัสดุ ส่วนหัวรับจะตรวจจับสัญญาณสะท้อนกลับ จากนั้นระบบจะคำนวณความเร็วของคลื่นเพื่อวิเคราะห์ความหนาแน่นและคุณภาพของเนื้อวัสดุ การทำงานลักษณะนี้เรียกว่าการตรวจสอบแบบไม่ทำลาย หรือ Non-Destructive Testing (NDT) ซึ่งเป็นมาตรฐานสำคัญในงานตรวจสอบโครงสร้างยุคปัจจุบัน
ในวงการก่อสร้าง เทคโนโลยีอัลตราโซนิกถูกนำมาใช้ในหลายขั้นตอน ตั้งแต่การตรวจสอบคุณภาพคอนกรีตก่อนส่งมอบงาน การตรวจสอบเสาเข็มและฐานราก การวัดความหนาของโครงสร้างเหล็ก ไปจนถึงการวิเคราะห์รอยร้าวในสะพานและอาคารสูง จุดเด่นของเทคโนโลยีนี้คือสามารถให้ข้อมูลเชิงลึกได้โดยไม่ต้องรื้อหรือทำลายวัสดุเดิม ลดความเสี่ยงในการทำงาน และช่วยให้งานซ่อมบำรุงทำได้แม่นยำและคุ้มค่ามากขึ้น
ในยุคที่การก่อสร้างต้องแข่งกับเวลาและคุณภาพ อัลตราโซนิกจึงไม่ได้เป็นเพียงเทคโนโลยีเสริม แต่กลายเป็นเครื่องมือสำคัญที่ช่วยให้การตรวจสอบและควบคุมคุณภาพ เป็นไปอย่างมีประสิทธิภาพ ตรงตามมาตรฐานวิศวกรรม และตอบโจทย์แนวคิดการก่อสร้างยุคใหม่ที่เน้นความปลอดภัย ความยั่งยืน และความแม่นยำในทุกขั้นตอนของโครงการ

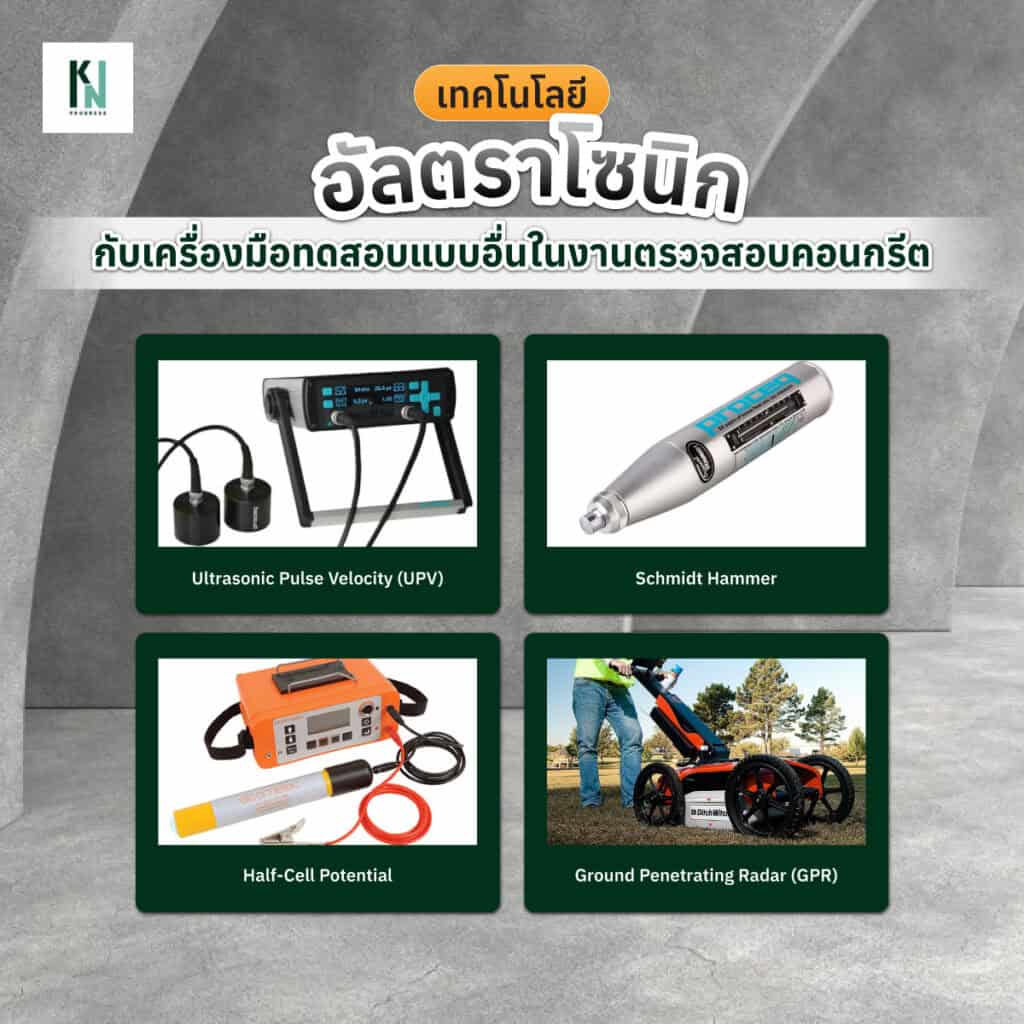

เทคโนโลยีอัลตราโซนิกกับเครื่องมือทดสอบแบบอื่นในงานตรวจสอบคอนกรีต
ในกระบวนการตรวจสอบคุณภาพคอนกรีต วิศวกรมีเครื่องมือให้เลือกใช้หลากหลายวิธี ทั้งแบบทำลาย (Destructive Test) และแบบไม่ทำลาย (Non-Destructive Test: NDT) ซึ่งแต่ละวิธีต่างมีจุดเด่นและข้อจำกัดแตกต่างกันออกไปและมีการตรวจสอบดังนี้
- Ultrasonic Pulse Velocity (UPV)
ใช้คลื่นเสียงความถี่สูงส่งผ่านคอนกรีต เพื่อวัดเวลาที่คลื่นเดินทาง ยิ่งคลื่นเดินทางเร็วแสดงว่าคอนกรีตแน่นและไม่มีรอยร้าว เหมาะสำหรับตรวจสอบความสม่ำเสมอของเนื้อคอนกรีต พื้น ผนัง เสา และคาน โดยให้ข้อมูลเชิงคุณภาพ (Qualitative) ว่าคอนกรีตดีหรือมีความเสียหายซ่อนอยู่หรือไม่ - Schmidt Hammer
ใช้หลักการกระแทกวัดค่าการเด้งกลับของค้อนสปริง บอกค่าความแข็งของผิวคอนกรีตได้อย่างรวดเร็ว เหมาะกับการตรวจคร่าว ๆ ก่อนการทดสอบเชิงลึก - Half-Cell Potential
ใช้หลักไฟฟ้าเคมีวัดศักย์ไฟฟ้าระหว่างเหล็กเสริมกับอิเล็กโทรดมาตรฐาน ช่วยระบุแนวโน้มการเกิดสนิมของเหล็กภายในคอนกรีต เหมาะกับงานตรวจเชิงป้องกันอาคารเก่าและสะพาน - Ground Penetrating Radar (GPR)
ใช้คลื่นไมโครเวฟส่งลงไปในคอนกรีต แล้ววัดสัญญาณสะท้อนกลับ สามารถตรวจพบวัตถุโลหะ เหล็กเสริม ท่อ หรือช่องว่างภายในได้ โดยแสดงผลในรูปภาพหน้าตัด (B-scan)
เปรียบเทียบอัลตราโซนิกกับ GPR แบบไหนเหมาะกับงานอะไร?
แม้ทั้งอัลตราโซนิก และ GPR จะเป็นเทคโนโลยีตรวจสอบแบบไม่ทำลาย (NDT) ที่ใช้วิเคราะห์โครงสร้างคอนกรีต แต่ทั้งสองมีหลักการทำงานและจุดประสงค์ที่ต่างกันอย่างชัดเจน โดยอัลตราโซนิกใช้ คลื่นเสียงความถี่สูง ส่งผ่านคอนกรีตเพื่อตรวจดูความแน่น ความสม่ำเสมอ หรือรอยร้าวภายใน เหมาะกับงานที่ต้องการประเมินคุณภาพของเนื้อวัสดุ เช่น ตรวจเสา ตรวจพื้น หรือวัดความหนาคอนกรีตโดยไม่ต้องสกัด ในขณะที่ GPR ใช้คลื่นไมโครเวฟ เพื่อสแกนหาวัตถุที่ฝังอยู่ภายใน เช่น เหล็กเสริม ท่อ หรือช่องว่าง จึงเหมาะกับงานระบุตำแหน่งก่อนการเจาะ ตัด หรือดัดแปลงโครงสร้าง
กล่าวง่าย ๆ คือ อัลตราโซนิกบอกได้ว่าคอนกรีตแน่นหรือไม่ ส่วน GPR บอกได้ว่าข้างในมีอะไรอยู่ ดังนั้นในงานตรวจสอบจริง วิศวกรมักใช้ทั้งสองเทคโนโลยีร่วมกัน เพื่อให้ได้ข้อมูลครบทั้งด้านคุณภาพของวัสดุและรายละเอียดของสิ่งที่ซ่อนอยู่ภายใน เมื่อใช้ควบคู่กันจะได้ผลการตรวจสอบที่แม่นยำและปลอดภัยที่สุดสำหรับงานก่อสร้างยุคใหม่
ข้อดี-ข้อจำกัดของการใช้อัลตราโซนิกในงานก่อสร้างที่ควรรู้ก่อนใช้งาน
เทคโนโลยีอัลตราโซนิกถือเป็นหนึ่งในเครื่องมือสำคัญของงานตรวจสอบโครงสร้างยุคใหม่ เพราะสามารถให้ข้อมูลได้โดยไม่ต้องสกัดหรือทำลายคอนกรีต แต่เช่นเดียวกับทุกเทคโนโลยี มันมีทั้งข้อดีและข้อจำกัดที่ควรเข้าใจก่อนใช้งานจริง
ข้อดีของอัลตราโซนิก
จุดเด่นที่สุดคือความไม่ทำลาย (Non-Destructive) ช่วยให้ตรวจสอบโครงสร้างได้โดยไม่กระทบต่อการใช้งาน นอกจากนี้ยังมีความ แม่นยำสูง สามารถตรวจพบรอยร้าวเล็ก ๆ หรือช่องว่างภายในที่ตาเปล่ามองไม่เห็น และยังให้ผลการวัดที่ รวดเร็วและปลอดภัย เหมาะกับทั้งงานตรวจคุณภาพก่อนส่งมอบ และงานซ่อมบำรุงโครงสร้างในระยะยาว อีกทั้งยังสามารถใช้ร่วมกับเทคโนโลยีอื่นอย่าง GPR เพื่อเพิ่มความละเอียดในการวิเคราะห์ได้อีกระดับ
ข้อจำกัดของอัลตราโซนิก
การใช้งานอัลตราโซนิกต้องอาศัยพื้นผิวสัมผัสที่ดี หากคอนกรีตขรุขระหรือมีเศษฝุ่นเกาะ คลื่นเสียงจะสะท้อนผิดเพี้ยนได้ง่าย อีกทั้งความชื้น อุณหภูมิ และชนิดของวัสดุ ยังมีผลต่อค่าความเร็วของคลื่น ทำให้การตีความต้องอาศัยผู้เชี่ยวชาญที่มีประสบการณ์ อีกทั้งเครื่องมือบางรุ่นมีราคาค่อนข้างสูง จึงเหมาะกับหน่วยงานหรือโครงการที่ต้องการความแม่นยำเป็นพิเศษ
สรุป
อัลตราโซนิกคือเทคโนโลยีที่ใช้คลื่นเสียงความถี่สูงเพื่อตรวจสอบคุณภาพของคอนกรีตและโครงสร้างโดยไม่ต้องสกัดหรือทำลาย ช่วยให้วิศวกรสามารถวิเคราะห์ความแน่น ความหนาแน่น หรือรอยร้าวภายในวัสดุได้อย่างแม่นยำ ปัจจุบันอัลตราโซนิกถูกนำมาใช้ควบคู่กับเครื่องมืออื่น เช่น GPR เพื่อให้เห็นทั้งสภาพภายในและตำแหน่งของเหล็กหรือท่อภายในโครงสร้าง จุดเด่นคือให้ผลรวดเร็ว ปลอดภัย และไม่กระทบต่อการใช้งานจริง ขณะที่ข้อจำกัดคืออาจต้องอาศัยผิวสัมผัสที่ดีและผู้เชี่ยวชาญในการตีความผล แต่โดยรวมถือเป็นเทคโนโลยีสำคัญที่ช่วยยกระดับมาตรฐานการตรวจสอบและความปลอดภัยในวงการก่อสร้างยุคใหม่อย่างแท้จริง
