ในงานวิศวกรรมยุคใหม่ความแม่นยำต้องมาคู่กับการรักษาสภาพของโครงสร้างให้สมบูรณ์ที่สุด เทคโนโลยี NDT (Non-Destructive Testing) จึงกลายเป็นเครื่องมือสำคัญที่ช่วยให้การตรวจสอบทำได้โดยไม่ต้องเจาะหรือสกัดชิ้นงานจริง หนึ่งในเทคโนโลยีที่โดดเด่นที่สุดของกลุ่มนี้คือ เรดาร์ (Radar) ซึ่งใช้คลื่นแม่เหล็กไฟฟ้าในการตรวจจับสิ่งที่ซ่อนอยู่ภายในวัสดุ ไม่ว่าจะเป็นเหล็กเสริม ท่อ ช่องว่าง หรือความไม่ต่อเนื่องของคอนกรีต โดยไม่กระทบต่อโครงสร้างเดิมเลยแม้แต่น้อย เรดาร์จึงเปรียบเสมือนเครื่องเอกซเรย์ของงานก่อสร้าง ที่ช่วยให้วิศวกรสามารถวิเคราะห์ความแข็งแรงและสภาพภายในได้อย่างละเอียด ปลอดภัย และประหยัดเวลา ถือเป็นเทคโนโลยีที่ยกระดับมาตรฐานการตรวจสอบโครงสร้างในยุคที่ทุกข้อมูลต้องแม่นยำและไม่สร้างความเสียหายเพิ่มเติม
เรดาร์ในวิศวกรรมโยธา เทคโนโลยีที่มองเห็นได้แม้ใต้พื้นคอนกรีต
ในวงการวิศวกรรมโยธา เทคโนโลยีเรดาร์ได้เข้ามามีบทบาทอย่างมากในการตรวจสอบและวิเคราะห์โครงสร้างโดยไม่ต้องทำลาย โดยเฉพาะในรูปแบบของ Ground Penetrating Radar (GPR) หรือเรดาร์ทะลุพื้นที่สามารถส่งคลื่นแม่เหล็กไฟฟ้าเข้าไปในวัสดุ เช่น คอนกรีต ดิน หรือหิน เพื่อดูสิ่งที่ซ่อนอยู่ภายในได้อย่างละเอียด เรดาร์ในงานโยธามักถูกใช้เพื่อตรวจสอบ เหล็กเสริม ท่อ หรือช่องว่างภายในคอนกรีตก่อนการเจาะหรือสกัด เพื่อป้องกันความเสียหายต่อโครงสร้าง นอกจากนี้ยังสามารถใช้วัด ความหนาของพื้นหรือผนัง รวมถึงสำรวจ สาธารณูปโภคใต้ดิน เช่น ท่อประปาและสายไฟฟ้า ซึ่งเป็นข้อมูลสำคัญในการวางแผนงานก่อสร้างหรือปรับปรุงพื้นที่
ข้อดีของเรดาร์คือสามารถทำงานได้โดยไม่กระทบต่อโครงสร้างจริง และให้ผลลัพธ์แบบเรียลไทม์ ทำให้วิศวกรสามารถวิเคราะห์และตัดสินใจได้ทันทีในหน้างาน อีกทั้งยังลดความเสี่ยงในการเกิดความเสียหายจากการตรวจแบบเดิมที่ต้องเจาะหรือรื้อถอน ด้วยคุณสมบัติเหล่านี้เรดาร์จึงเปรียบเสมือนดวงตาใต้พื้นคอนกรีตของวิศวกร ที่ช่วยให้การตรวจสอบโครงสร้างยุคใหม่เป็นไปอย่างแม่นยำ ปลอดภัย และสอดคล้องกับแนวคิดการก่อสร้างที่ยั่งยืนมากยิ่งขึ้น
การใช้เรดาร์ในอุตสาหกรรมก่อสร้างและวิศวกรรมโยธา ใช้ตรวจสอบอะไรได้บ้าง

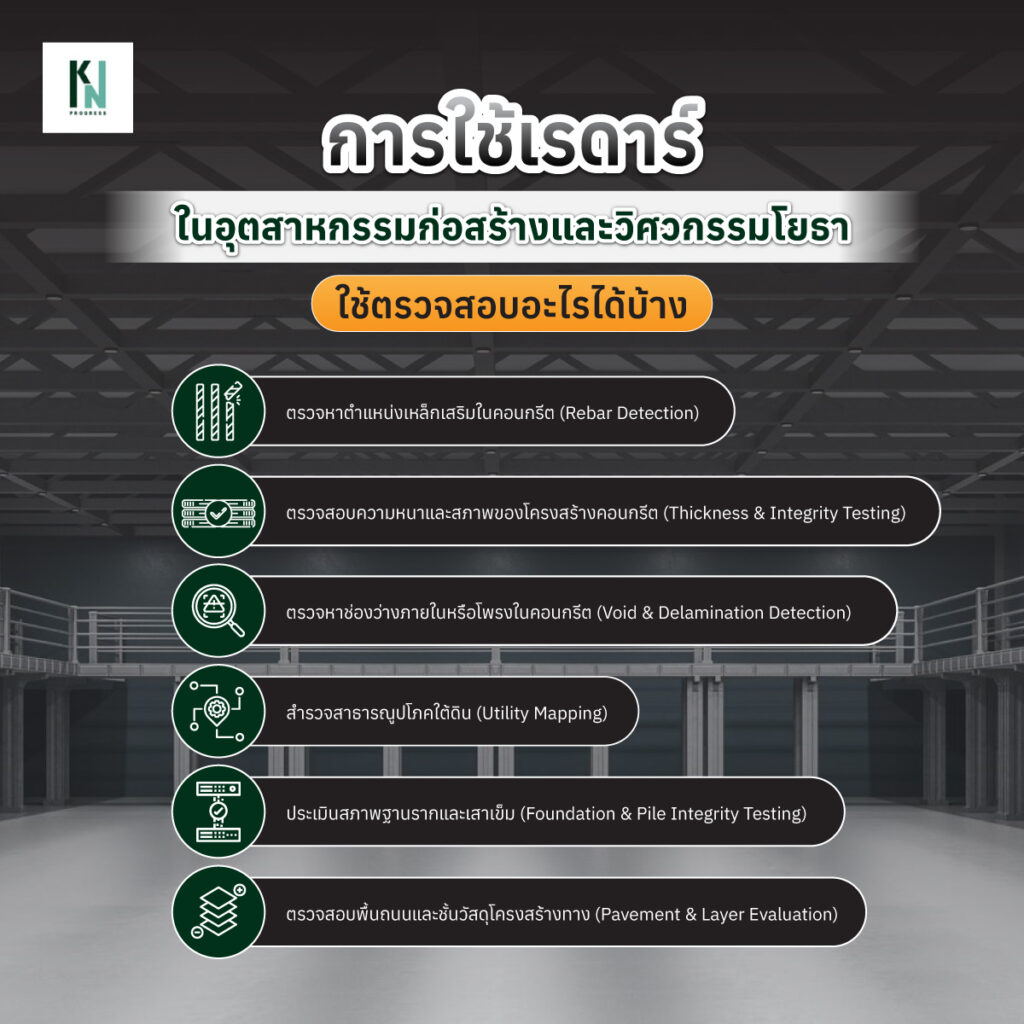

เทคโนโลยีเรดาร์โดยเฉพาะ Ground Penetrating Radar (GPR) เป็นเครื่องมือที่ถูกนำมาใช้อย่างแพร่หลายในงานก่อสร้างและวิศวกรรมโยธา ซึ่งช่วยให้การตรวจสอบทำได้รวดเร็ว ปลอดภัย และแม่นยำมากขึ้น ในอุตสาหกรรมก่อสร้าง เรดาร์ถูกใช้ในหลายลักษณะ เช่น
- ตรวจหาตำแหน่งเหล็กเสริมในคอนกรีต (Rebar Detection)
หนึ่งในงานยอดนิยมของเรดาร์คือการสแกนหาตำแหน่งเหล็กเสริมในคอนกรีตก่อนการเจาะหรือสกัด เพื่อหลีกเลี่ยงการตัดโดนเหล็กหรือท่อที่ฝังอยู่ภายใน เครื่อง GPR สามารถแสดงภาพหน้าตัดแบบเรียลไทม์ เห็นได้ทั้งระยะห่างระหว่างเหล็ก ขนาด และความลึกของเหล็กแต่ละชั้น การตรวจสอบแบบนี้ช่วยให้ทำงานได้อย่างปลอดภัย ลดความเสี่ยงของการเกิดความเสียหายต่อโครงสร้างเดิม และช่วยให้วางแผนงานปรับปรุงหรือซ่อมแซมได้แม่นยำมากขึ้น - ตรวจสอบความหนาและสภาพของโครงสร้างคอนกรีต (Thickness & Integrity Testing)
เรดาร์สามารถวัดความหนาของพื้น ผนัง หรือชั้นคอนกรีตได้อย่างแม่นยำ โดยไม่ต้องตัดตัวอย่างออกมาตรวจ นอกจากนี้ยังสามารถบ่งชี้ถึงความไม่สม่ำเสมอของเนื้อวัสดุ ซึ่งอาจเกิดจากการเทคอนกรีตไม่ต่อเนื่องหรือมีโพรงอากาศอยู่ภายใน การใช้เรดาร์ในลักษณะนี้จึงเหมาะสำหรับการตรวจสอบคุณภาพงานก่อนส่งมอบ รวมถึงการประเมินสภาพโครงสร้างเก่าก่อนการซ่อมบำรุง - ตรวจหาช่องว่างภายในหรือโพรงในคอนกรีต (Void & Delamination Detection)
ช่องว่างภายในคอนกรีตหรือใต้พื้นถนนเป็นสาเหตุหลักที่ทำให้โครงสร้างแตกร้าวหรือทรุดตัวในภายหลัง เรดาร์สามารถตรวจจับความไม่ต่อเนื่องของชั้นวัสดุได้อย่างละเอียด โดยคลื่นที่สะท้อนจากช่องว่างจะให้สัญญาณต่างจากบริเวณที่เนื้อคอนกรีตแน่น วิธีนี้ช่วยให้ตรวจพบปัญหาได้ตั้งแต่ระยะเริ่มต้น ก่อนที่จะเกิดความเสียหายใหญ่ ลดค่าใช้จ่ายในการซ่อมแซมในระยะยาว - สำรวจสาธารณูปโภคใต้ดิน (Utility Mapping)
ในการทำงานก่อสร้าง โดยเฉพาะในพื้นที่เมือง การขุดโดยไม่รู้ตำแหน่งของท่อหรือสายไฟใต้ดินอาจสร้างความเสียหายรุนแรงได้ GPR จึงถูกนำมาใช้ในการทำแผนที่สาธารณูปโภคใต้ดินเพื่อหาตำแหน่งและความลึกของท่อประปา ท่อระบายน้ำ ท่อก๊าซ และสายไฟต่าง ๆ โดยไม่ต้องขุดพื้นที่จริงออก การสำรวจแบบนี้ช่วยให้วิศวกรและผู้รับเหมาสามารถวางแผนการขุด เจาะ หรือวางระบบใหม่ได้อย่างปลอดภัยและมีประสิทธิภาพ - ประเมินสภาพฐานรากและเสาเข็ม (Foundation & Pile Integrity Testing)
เรดาร์สามารถใช้ร่วมกับเทคโนโลยีอื่น เช่น Ultrasonic หรือ Seismic Method เพื่อตรวจสอบความต่อเนื่องของเสาเข็มและฐานราก โดยสามารถตรวจจับรอยแยก ช่องว่าง หรือชั้นดินที่อ่อนตัวอยู่ใต้ฐานได้อย่างละเอียด ข้อมูลจากเรดาร์ช่วยให้ประเมินความมั่นคงของฐานรากได้แม่นยำขึ้น ซึ่งเป็นส่วนสำคัญในการตัดสินใจซ่อมแซมหรือเสริมความแข็งแรงของโครงสร้าง - ตรวจสอบพื้นถนนและชั้นวัสดุโครงสร้างทาง (Pavement & Layer Evaluation)
ในงานโยธาทางถนน GPR ถูกใช้เพื่อตรวจสอบความหนาและสภาพของชั้นแอสฟัลต์ รวมถึงชั้นวัสดุถมใต้ถนน โดยไม่ต้องเจาะตัวอย่างออกมา ช่วยให้ประเมินอายุการใช้งานของถนนและวางแผนบำรุงรักษาได้ตรงจุด นอกจากนี้ยังสามารถตรวจหาช่องว่างใต้พื้นทางที่อาจทำให้ถนนทรุดหรือแตกร้าวในอนาคตได้อีกด้วย
ความแตกต่างระหว่างเรดาร์ชนิดต่าง ๆ Pulse, Continuous Wave, GPR และ SAR

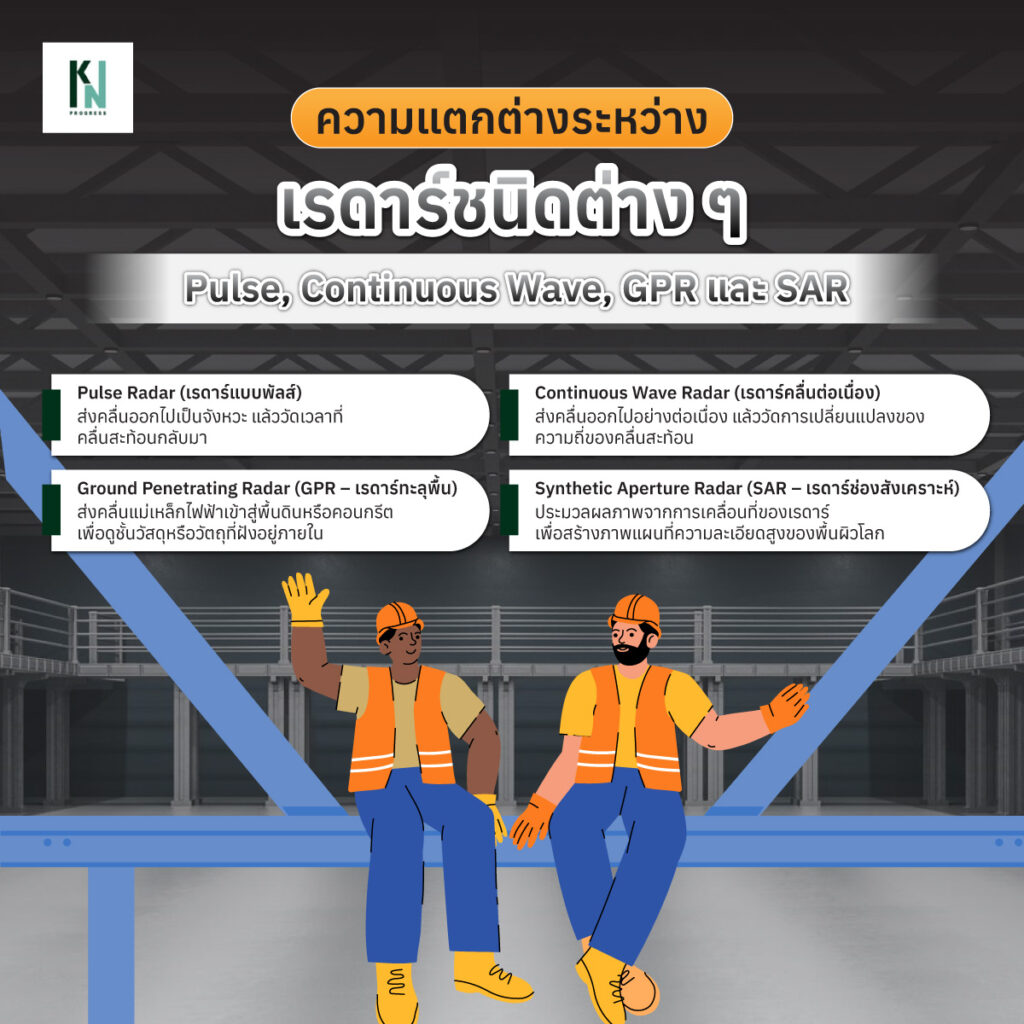

แม้ว่าเรดาร์จะมีหลักการทำงานพื้นฐานคล้ายกัน คือส่งคลื่นแม่เหล็กไฟฟ้าออกไปแล้ววัดสัญญาณสะท้อนกลับจากวัตถุหรือชั้นวัสดุ แต่ในความเป็นจริง เรดาร์มีหลายชนิด และแต่ละแบบถูกออกแบบให้เหมาะกับลักษณะงานที่แตกต่างกัน ทั้งในด้านระยะตรวจจับ ความละเอียด และการประมวลผลข้อมูล
- Pulse Radar (เรดาร์แบบพัลส์)
เรดาร์ชนิดนี้ทำงานโดยการ ส่งคลื่นออกไปเป็นจังหวะ (Pulse) แล้ววัดเวลาที่คลื่นสะท้อนกลับมาเพื่อคำนวณระยะห่างของวัตถุ เป็นรูปแบบพื้นฐานที่สุดของเรดาร์ที่ใช้กันอย่างแพร่หลาย ข้อดีคือสามารถวัดได้ทั้งระยะทางและขนาดของวัตถุอย่างแม่นยำ จึงถูกนำมาใช้ในงานตรวจสอบโครงสร้างขนาดใหญ่ เช่น เขื่อน สะพาน หรืออาคารสูง ที่ต้องการวัดระยะของวัตถุหรือชั้นวัสดุภายในได้ลึกและครอบคลุม - Continuous Wave Radar (เรดาร์คลื่นต่อเนื่อง)
ต่างจากแบบพัลส์ เรดาร์ชนิดนี้จะส่งคลื่นออกไปอย่างต่อเนื่อง แล้ววัดการเปลี่ยนแปลงของความถี่ของคลื่นสะท้อน (Doppler Shift) เพื่อคำนวณความเร็วหรือการเคลื่อนที่ของวัตถุ จึงเหมาะกับงานที่ต้องการตรวจจับการเคลื่อนไหว หรือการสั่นสะเทือนภายในโครงสร้าง เช่น การตรวจสอบสะพานขณะรับน้ำหนัก หรือการติดตามการเคลื่อนตัวของพื้นดินในระยะยาว อย่างไรก็ตาม Continuous Wave Radar ไม่สามารถระบุระยะทางที่แน่นอนได้เท่ากับ Pulse Radar - Ground Penetrating Radar (GPR – เรดาร์ทะลุพื้น)
นี่คือประเภทที่ใช้กันมากที่สุดในวงการ วิศวกรรมโยธาและงานก่อสร้าง เพราะสามารถส่งคลื่นแม่เหล็กไฟฟ้าเข้าสู่พื้นดินหรือคอนกรีต เพื่อดูชั้นวัสดุหรือวัตถุที่ฝังอยู่ภายใน เช่น เหล็กเสริม ท่อ ช่องว่าง หรือชั้นดินอ่อน ระบบจะประมวลผลออกมาเป็นภาพหน้าตัด (B-scan) ที่แสดงความลึกและรูปร่างของสิ่งที่พบ เรดาร์ชนิดนี้เหมาะกับงานตรวจสอบโครงสร้างโดยไม่ต้องขุด เช่น งานตรวจพื้นอาคาร ถนน เสาเข็ม หรือการทำ Utility Mapping - Synthetic Aperture Radar (SAR – เรดาร์ช่องสังเคราะห์)
SAR เป็นเรดาร์ความละเอียดสูงที่มักติดตั้งบนดาวเทียมหรือโดรน ใช้หลักการประมวลผลภาพจากการเคลื่อนที่ของเรดาร์เพื่อสร้างภาพแผนที่ความละเอียดสูงของพื้นผิวโลก สามารถตรวจจับการเปลี่ยนแปลงขนาดเล็กในระดับมิลลิเมตรได้ จึงนิยมใช้ในงาน เฝ้าระวังการทรุดตัวของพื้นดิน ดินถล่ม การเคลื่อนตัวของเขื่อน หรือการเปลี่ยนแปลงของพื้นผิวในโครงการขนาดใหญ่ ถือเป็นเรดาร์ที่มีบทบาทมากในงานสำรวจและติดตามผลระยะยาว
Ground Penetrating Radar (GPR) คืออะไร? เรดาร์ทะลุพื้นที่วิศวกรต้องรู้จัก
Ground Penetrating Radar (GPR) หรือเรดาร์ทะลุพื้น เป็นเทคโนโลยีตรวจสอบแบบไม่ทำลาย (Non-Destructive Testing – NDT) ที่ใช้ คลื่นแม่เหล็กไฟฟ้าความถี่สูง ส่งผ่านพื้นดินหรือวัสดุต่าง ๆ เช่น คอนกรีต ดิน หรือหิน เพื่อวิเคราะห์สิ่งที่อยู่ภายในโดยไม่ต้องขุดหรือสกัดออกมา จึงเป็นเครื่องมือสำคัญที่วิศวกรโยธาและผู้เชี่ยวชาญด้านโครงสร้างนิยมใช้ในงานภาคสนาม หลักการทำงานของ GPR คือการส่งคลื่นวิทยุจาก เสาอากาศส่ง (Transmitter) ลงสู่พื้นผิว คลื่นจะสะท้อนกลับเมื่อพบวัสดุที่มีความหนาแน่นแตกต่างกัน เช่น เหล็ก ท่อ ช่องว่าง หรือชั้นดินที่เปลี่ยนชนิด จากนั้น เสาอากาศรับ (Receiver) จะเก็บสัญญาณสะท้อนเพื่อนำไปประมวลผลเป็นภาพกราฟหรือภาพหน้าตัด (B-scan) ที่แสดงให้เห็นความลึกและรูปร่างของสิ่งที่อยู่ภายในวัสดุนั้น ข้อดีนอกจากไม่ต้องขุดทำลายแล้วยังให้ข้อมูลได้แบบเรียลไทม์ ใช้ได้กับวัสดุหลากหลาย ทั้งคอนกรีต ดิน ทราย หรือหิน และยังสามารถทำงานในพื้นที่จำกัดและทุกสภาพอากาศ
สรุป
เรดาร์คือเทคโนโลยีตรวจสอบแบบไม่ทำลายที่ใช้คลื่นแม่เหล็กไฟฟ้าในการตรวจหาความผิดปกติหรือสิ่งที่ซ่อนอยู่ภายในวัสดุ โดยเฉพาะในงานวิศวกรรมโยธาและก่อสร้าง เช่น การตรวจหาเหล็กเสริม ช่องว่างในคอนกรีต สำรวจท่อใต้ดิน หรือประเมินชั้นโครงสร้างถนน โดยไม่ต้องขุดหรือรื้อพื้นที่ออกมา เทคโนโลยีอย่าง GPR จึงได้รับความนิยมสูงสุดเพราะให้ผลลัพธ์ที่รวดเร็ว แม่นยำ และปลอดภัย ช่วยให้วิศวกรสามารถมองเห็นใต้พื้นได้อย่างมีประสิทธิภาพ เพิ่มความมั่นใจในการออกแบบ ก่อสร้าง และซ่อมบำรุงโครงสร้างให้มีอายุการใช้งานยาวนานยิ่งขึ้น
