ในการทำงานวิศวกรรมคอนกรีต ไม่ว่าจะเป็นงานเจาะพื้น งานตัดผนัง หรือการรีโนเวทปรับปรุงอาคาร ความเสี่ยงที่ใหญ่ที่สุดคือการทำงานโดยไม่เห็นสิ่งภายใน เพราะการเจาะไปโดนเหล็กเสริมหลัก สายสลิงโพสเทนชั่น หรือท่อระบบที่ฝังอยู่ อาจนำไปสู่ความสูญเสียทั้งในแง่ของโครงสร้างและงบประมาณมหาศาล
เทคโนโลยีการตรวจสอบแบบไม่ทำลายผิวสัมผัสจึงเข้ามามีบทบาทสำคัญ โดยเครื่องมือยอดนิยมที่ถูกนำมาใช้งานอย่างแพร่หลายในปัจจุบันมีอยู่ 2 ชนิดหลัก ๆ คือ การสแกนโครงสร้าง ferro scan และการใช้คลื่นเรดาร์ GPR แม้ว่าทั้งสองเทคโนโลยีจะมีเป้าหมายเพื่อมองผ่านคอนกรีตเหมือนกัน แต่ก็มีหลักการทำงานและจุดเด่นที่แตกต่างกันอย่างสิ้นเชิง บทความนี้จะพาคุณไปเจาะลึกความแตกต่าง เพื่อให้คุณเลือกใช้เทคโนโลยีได้ตรงกับโจทย์งานคอนกรีตของคุณมากที่สุด
ทำความเข้าใจการ สแกนโครงสร้าง ferro scan สำหรับงานคอนกรีต
การสแกนโครงสร้าง ferro scan เป็นกระบวนการตรวจวัดที่อาศัยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า เพื่อค้นหาวัตถุที่เป็นโลหะซึ่งฝังตัวอยู่ภายในเนื้อคอนกรีต โดยเครื่องสแกนจะสร้างสนามแม่เหล็กขึ้นมา เมื่อคลื่นไปกระทบกับเหล็กเสริม สัญญาณจะตอบกลับและประมวลผลออกมาเป็นภาพแนวเหล็กบนหน้าจอทันที ซึ่งมีจุดเด่น ได้แก่
- ความแม่นยำสูงมากเรื่องเหล็กเสริม: สามารถระบุตำแหน่ง แนวจัดวาง และระยะห่าง ของเหล็กได้อย่างแม่นยำระดับมิลลิเมตร
- วัดความหนาชั้นคอนกรีตหุ้ม: ตรวจเช็กระยะครอบคลุมได้อย่างชัดเจน ซึ่งจำเป็นมากสำหรับการควบคุมคุณภาพงานก่อสร้าง
- ประเมินขนาดเหล็ก: สามารถประมาณการขนาดเส้นผ่านศูนย์กลางของเหล็กเสริม ได้อย่างใกล้เคียง
- พกพาง่ายและใช้งานสะดวก: เหมาะกับการทำแบบตารางพิกัด (Grid Scan) เพื่อสร้างรายงานผลแบบ 2D/3D
การสแกนโครงสร้าง ferro scan จะตรวจจับได้เฉพาะโลหะเท่านั้น ไม่สามารถตรวจจับท่อ PVC หรือช่องว่างได้ และระยะความลึกในการสแกนจะอยู่ที่ประมาณ 10–15 เซนติเมตรจากผิวคอนกรีตเท่านั้น
ทำความเข้าใจระบบ GPR (Ground Penetrating Radar)
ระบบ GPR หรือ Ground Penetrating Radar คือเทคโนโลยีการสำรวจใต้ผิวสัมผัสที่ใช้อื่นคลื่นวิทยุหรือคลื่นเรดาร์ความถี่สูงส่งผ่านเข้าไปในเนื้อคอนกรีต เมื่อสัญญาณคลื่นเคลื่อนที่ไปกระทบกับวัตถุที่มีคุณสมบัติทางไฟฟ้าแตกต่างกัน เช่น โลหะ ช่องว่าง หรือพลาสติก สัญญาณจะสะท้อนกลับมายังหัวตัวรับ และนำมาประมวลผลเป็นภาพตัดขวางชั้นโครงสร้างแบบ Real-time จุดเด่นของระบบ GPR คือ
- สแกนได้ลึกกว่า: สามารถส่งคลื่นทะลุผ่านคอนกรีตได้ลึกตั้งแต่ 30 เซนติเมตร ไปจนถึงมากกว่า 1 เมตร (ขึ้นอยู่กับความถี่ของเสาอากาศที่เลือกใช้)
- ตรวจจับวัตถุได้หลากหลาย: ตรวจหาได้ทั้งเหล็กเสริม ท่อ PVC ท่อร้อยสายไฟ ท่อร้อยสลิง Post-Tension รวมไปถึงรอยแตกร้าว โพรง หรือช่องว่าง (Void) ภายในเนื้อคอนกรีต
- ครอบคลุมพื้นที่กว้าง: เหมาะกับงานที่ต้องการสำรวจพื้นที่ขนาดใหญ่ หรือโครงสร้างที่มีความหนาเป็นพิเศษ
ข้อจำกัดคือการอ่านและตีความภาพสัญญาณจาก GPR ต้องอาศัยผู้เชี่ยวชาญที่มีประสบการณ์สูง นอกจากนี้ หากวัตถุอยู่ชิดกันมาก GPR จะไม่สามารถจำแนกขนาดเส้นผ่านศูนย์กลางของเหล็กเสริมได้แม่นยำเท่ากับการสแกนโครงสร้าง ferro scan และภาพคลื่นอาจโดนรบกวนได้ง่ายหากคอนกรีตมีความชื้นสูง

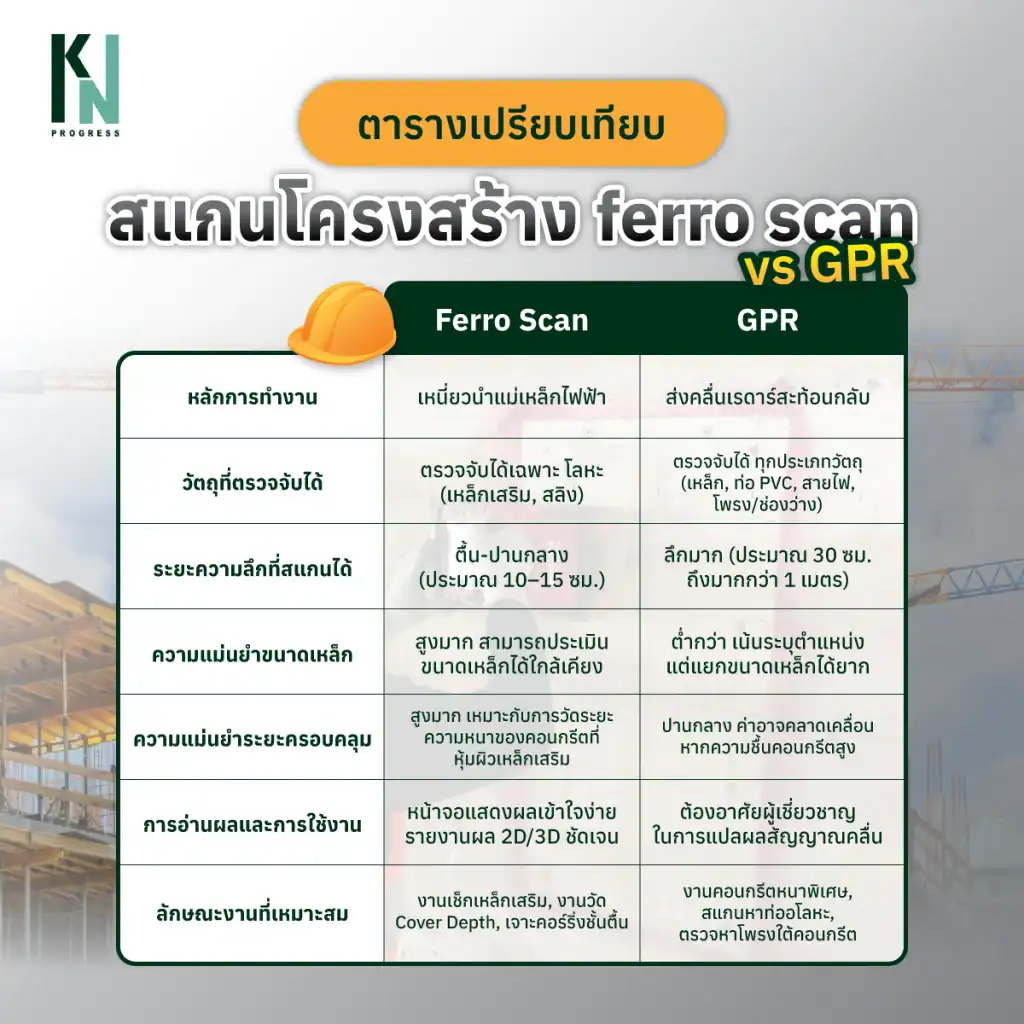

ตารางเปรียบเทียบ สแกนโครงสร้าง ferro scan vs GPR
เพื่อให้เห็นภาพความแตกต่างที่ชัดเจนและนำไปเลือกใช้งานได้อย่างถูกต้อง ตารางด้านล่างนี้เป็นการสรุปเปรียบเทียบคุณสมบัติหลักระหว่างการสแกนโครงสร้าง ferro scan และระบบ GPR ในแต่ละมิติ
ขั้นตอนการเตรียมพื้นที่สำหรับสแกนโครงสร้าง ferro scan ให้ได้ผลลัพธ์แม่นยำที่สุด
แม้เทคโนโลยีจะมีความแม่นยำสูง แต่ปัจจัยสภาพหน้างานก็มีผลต่อการรับสัญญาณคลื่นแม่เหล็กไฟฟ้าเช่นกัน เพื่อให้การสแกนโครงสร้าง ferro scan ได้ข้อมูลที่ถูกต้องและคลาดเคลื่อนน้อยที่สุด การเตรียมพื้นที่ก่อนเริ่มปฏิบัติงานจึงเป็นขั้นตอนที่ไม่ควรมองข้าม ดังนี้
- การทำความสะอาดและจัดเตรียมผิวสัมผัส: เคลียร์เศษปูน คราบฝุ่น น้ำมัน หรือวัสดุที่หลุดร่อนออกจากพื้นผิวคอนกรีตบริเวณที่จะสแกน ผิวหน้าคอนกรีตควรมีความเรียบแห้งและไม่มีน้ำขัง เพื่อให้หัวสแกนสัมผัสแนบสนิทกับผิวหน้ามากที่สุด
- ย้ายสิ่งกีดขวางและวัตถุรบกวนคลื่นแม่เหล็ก: รื้อถอนหรือย้ายอุปกรณ์เหล็ก โครงเหล็กชั่วคราว หรือนั่งร้านที่อยู่ชิดกับบริเวณที่จะสแกนออกชั่วคราว เนื่องจากโลหะภายนอกเหล่านี้อาจส่งผลรบกวนสัญญาณสนามแม่เหล็กของเครื่อง ferro scan จนทำให้เกิดค่าความผิดพลาดได้
- การตีเส้นตารางพิกัดอ้างอิง: ก่อนเริ่มสแกน ทีมงานจะทำตารางพิกัดแกน X และ Y บนผิวคอนกรีตด้วยเทปหรือตลับเมตร ซึ่งระยะห่างของตารางจะช่วยกำหนดแนวกวาดของเครื่องสแกน ให้สามารถเก็บข้อมูลโครงสร้างแบบ 2D และนำไปประมวลผลเป็นภาพ 3D ได้อย่างแม่นยำ
- ระบุพื้นที่เป้าหมายสำหรับการเจาะหรือตัดให้ชัดเจน: กำหนดจุดที่ต้องการเจาะคอริ่ง หรือสกัดคอนกรีตไว้ล่วงหน้า เพื่อให้ทีมงานเน้นสแกนความถี่สูงเฉพาะจุด และสามารถวางแนวสแกนครอบคลุมพื้นที่รอบข้างได้อย่างครบถ้วน
วิกฤตที่อาจเกิดขึ้น หากละเลยการสแกนโครงสร้าง ferro scan ก่อนเริ่มงาน
การตัดสินใจเริ่มงานเจาะ ตัด หรือสกัดคอนกรีตโดยไม่ทำการตรวจสอบโครงสร้างภายในล่วงหน้า เปรียบเหมือนการสุ่มเสี่ยงทำงานแบบหลับตา ซึ่งมักนำไปสู่ผลกระทบแรงระดับวิกฤตที่สร้างความเสียหายเกินกว่าจะคาดเดา ดังตัวอย่างความเสียหายที่พบได้บ่อยหากมองข้ามการ สแกนโครงสร้าง ferro scan
- สูญเสียกำลังการรับน้ำหนักของโครงสร้าง: การเจาะโดนเหล็กเสริมหลัก หรือเหล็กข้ออ้อยเส้นใหญ่ในเสา คาน หรือพานพื้น อาจลดทอนความสามารถในการรับแรงดัน แรงดึง หรือแรงบิดของโครงสร้างนั้น ๆ ทันที จนเสี่ยงต่อการเกิดรอยแตกร้าวรุนแรง ทรุดตัว หรือถล่มลงมาได้
- อันตรายขั้นวิกฤตจากการตัดโดนสลิง Post-Tension: ในโครงสร้างพื้นโพสเทนชั่น สายสลิงเหล็กจะถูกดึงแรงดึงสูงมาก หากเครื่องเจาะตัดโดนสายสลิงขาด สลิงจะสะบัดหลุดอย่างรุนแรงด้วยแรงมหาศาล ซึ่งนอกจากจะทำให้พื้นส่วนนั้นสูญเสียการรับน้ำหนักทันทีแล้ว ยังก่อให้เกิดอุบัติเหตุร้ายแรงถึงชีวิตแก่ผู้ปฏิบัติงานในบริเวณนั้นด้วย
- ความเสียหายต่อระบบสาธารณูปโภค: การเจาะทะลุไปโดนท่อร้อยสายไฟแรงสูงที่ฝังในคอนกรีต อาจทำให้เกิดไฟฟ้าลัดวงจร ไฟฟ้าดับทั้งอาคาร หรือเกิดประกายไฟระเบิด รวมถึงการเจาะโดนท่อน้ำประปาฝังผนังจนน้ำรั่วซึม สร้างความเสียหายต่อฝ้าเพลานและเฟอร์นิเจอร์โดยรอบ
- บานปลายทั้งงบประมาณและระยะเวลา: ค่าใช้จ่ายในการซ่อมแซมเหล็กเสริมที่ขาด การเสริมคานเหล็กชั่วคราว หรือการทำวิศวกรรมย้อนกลับเพื่อซ่อมโครงสร้าง มีมูลค่าสูงกว่าค่าบริการสแกนคอนกรีตหลายเท่าตัว และยังทำให้โครงการต้องหยุดชะงัก ล่าช้ากว่าแผนงานที่วางไว้
สรุป
การเลือกใช้เทคโนโลยีตรวจเช็กคอนกรีตอย่างถูกประเภทคือหัวใจสำคัญของความปลอดภัยและความคุ้มค่าในทุกโครงการ ไม่ว่าจะเป็นงานเจาะคอร์ริ่ง ตัดผนัง หรือรีโนเวทอาคาร การสแกนโครงสร้าง ferro scan ถือเป็นทางเลือกที่ตอบโจทย์อย่างยิ่งสำหรับงานที่ต้องการความแม่นยำสูงในการระบุตำแหน่ง แนวจัดวาง ระยะครอบคลุม และขนาดของเหล็กเสริมชั้นตื้น ขณะที่ระบบ GPR จะเข้ามาเสริมทัพในงานคอนกรีตหนาพิเศษหรือการสแกนหาวัตถุอโลหะ การลงทุนตรวจเช็กโครงสร้างล่วงหน้าเพียงเล็กน้อย จึงเป็นการป้องกันความเสี่ยงจากการเจาะโดนเหล็กหลัก สายสลิง หรือระบบท่อฝัง ซึ่งอาจสร้างความเสียหายรุนแรงและบานปลายเกินกว่าจะแก้ไข ที่ KN Progress พร้อมให้บริการสแกนคอนกรีต โดยทีมงานผู้เชี่ยวชาญพร้อมเครื่องมือที่ทันสมัย เรามุ่งมั่นส่งมอบผลการวิเคราะห์ที่แม่นยำ ปลอดภัย และตรงตามหลักวิศวกรรม เพื่อให้ทุกงานตัด เจาะ หรือปรับปรุงโครงสร้างของคุณดำเนินไปได้อย่างมั่นใจ ไร้ปัญหาตามมาในภายหลัง
